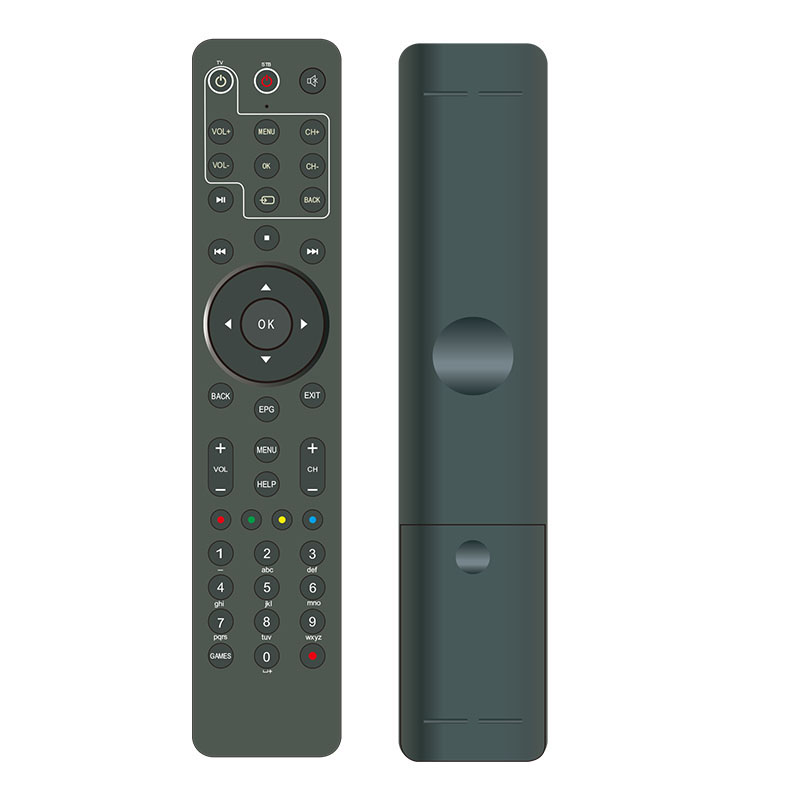

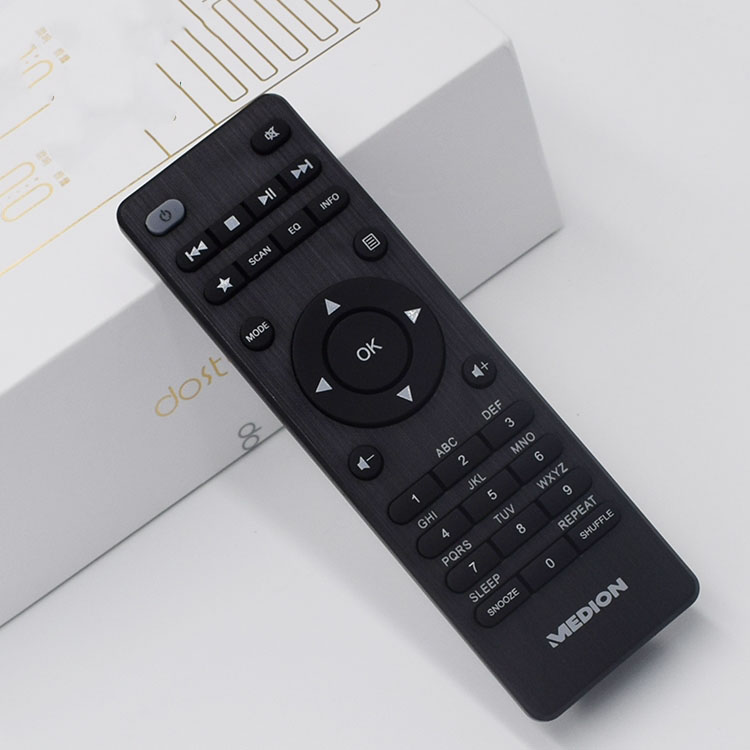

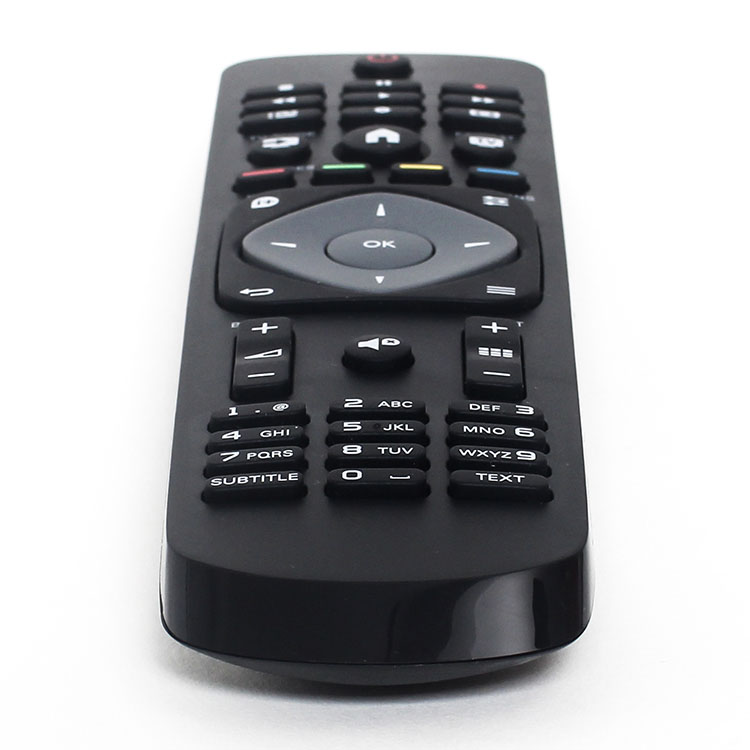

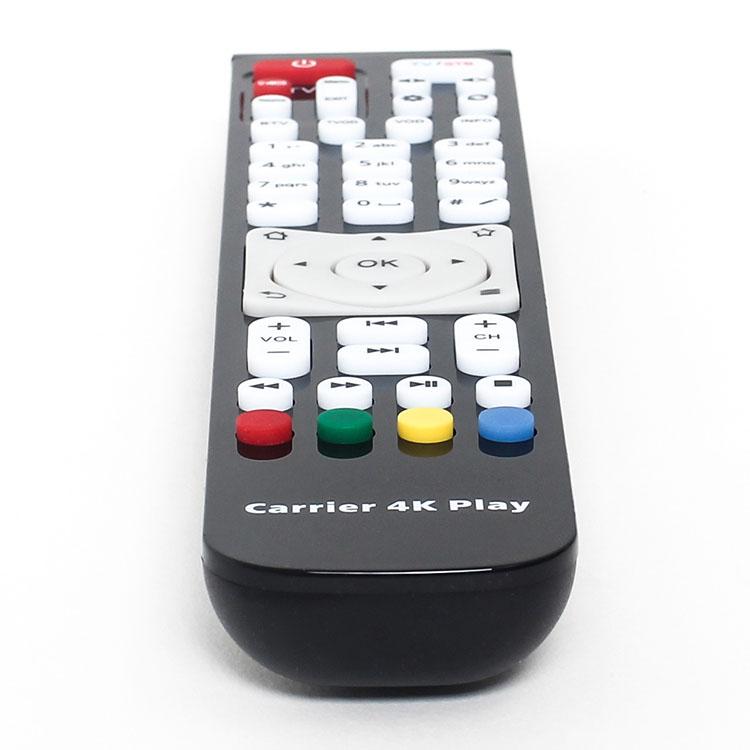

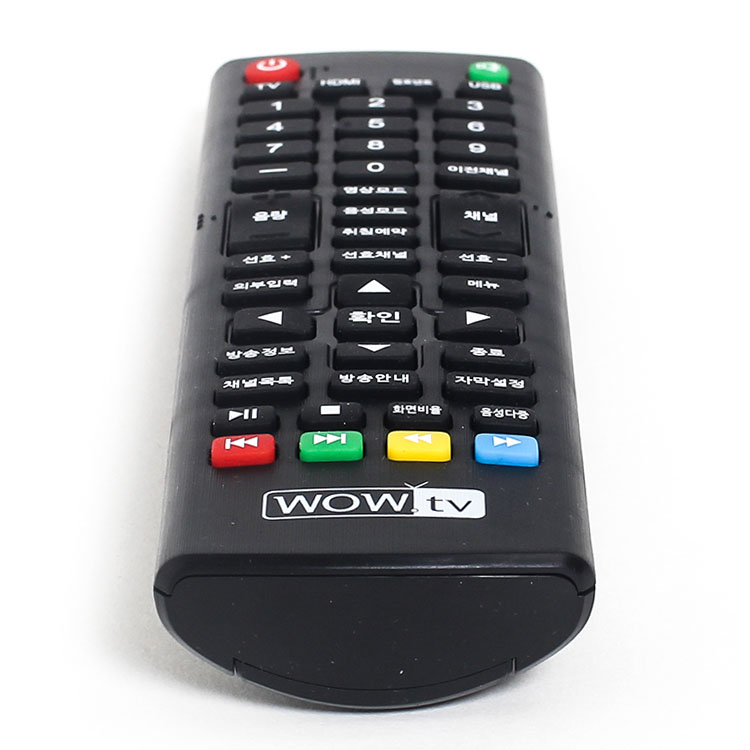

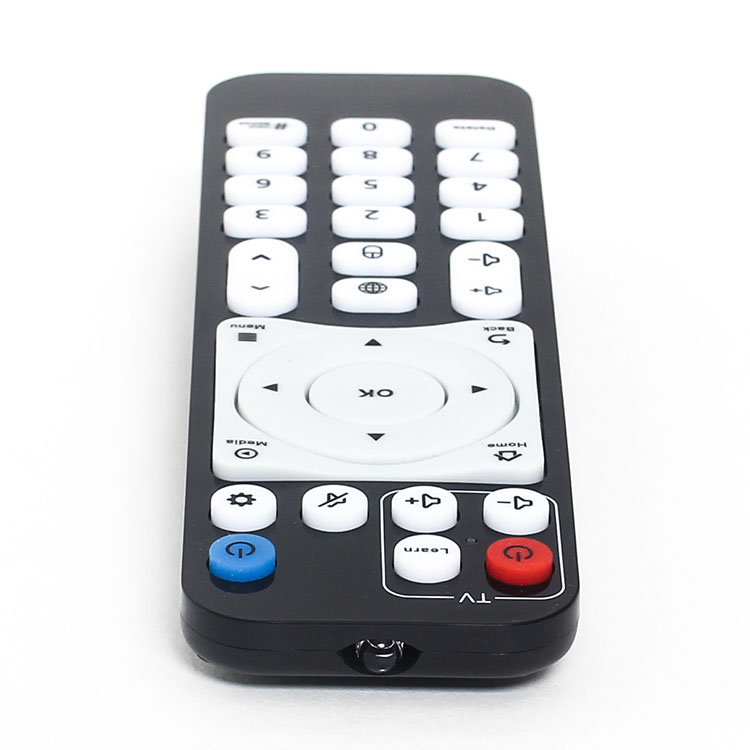

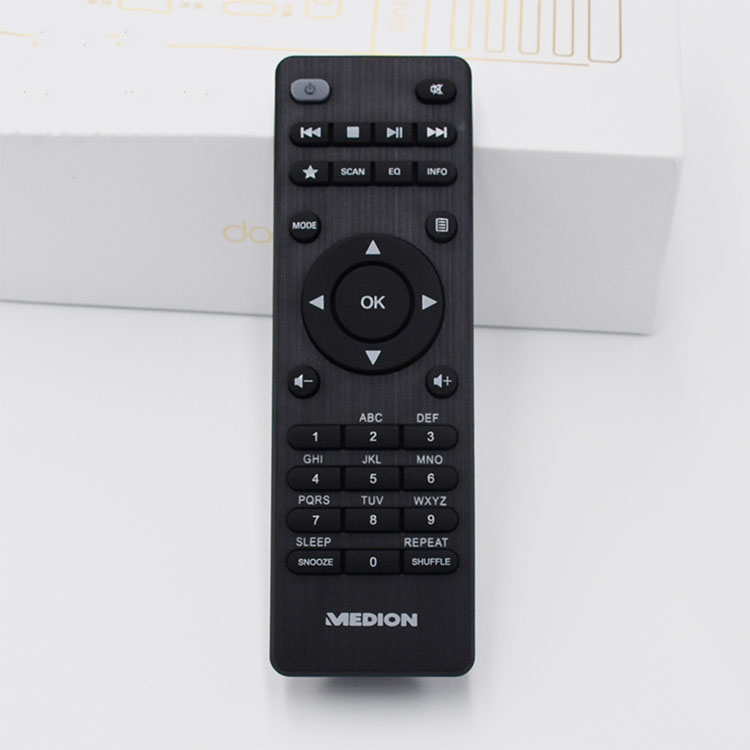

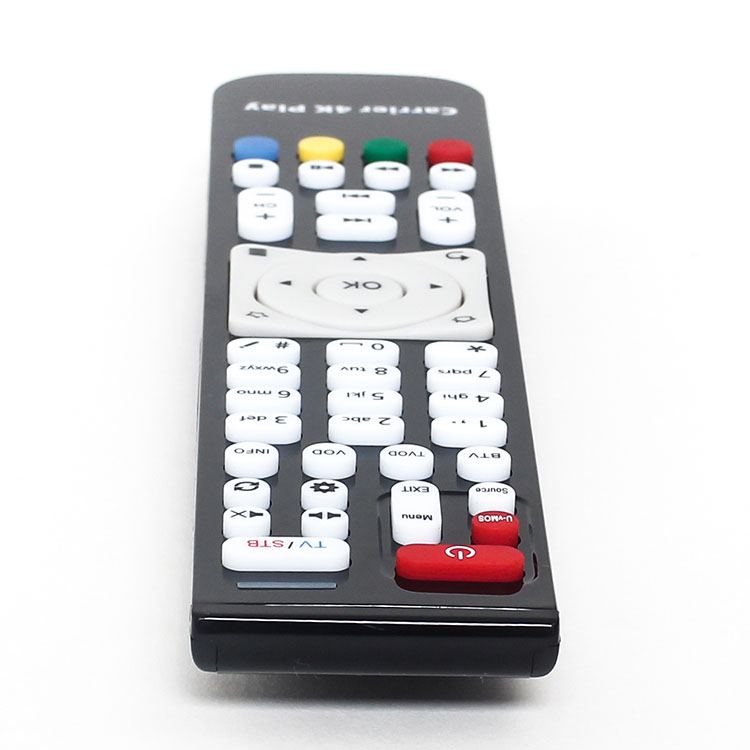

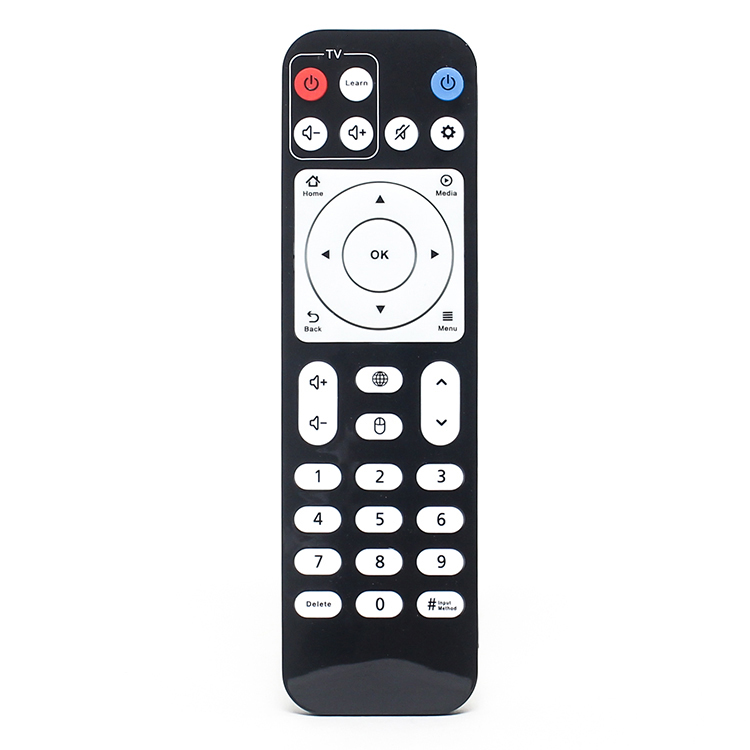

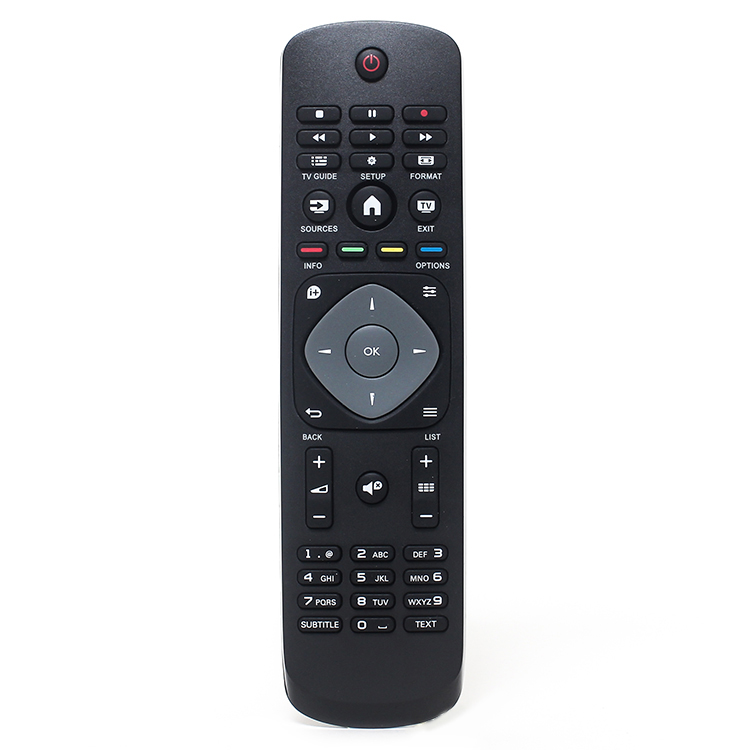

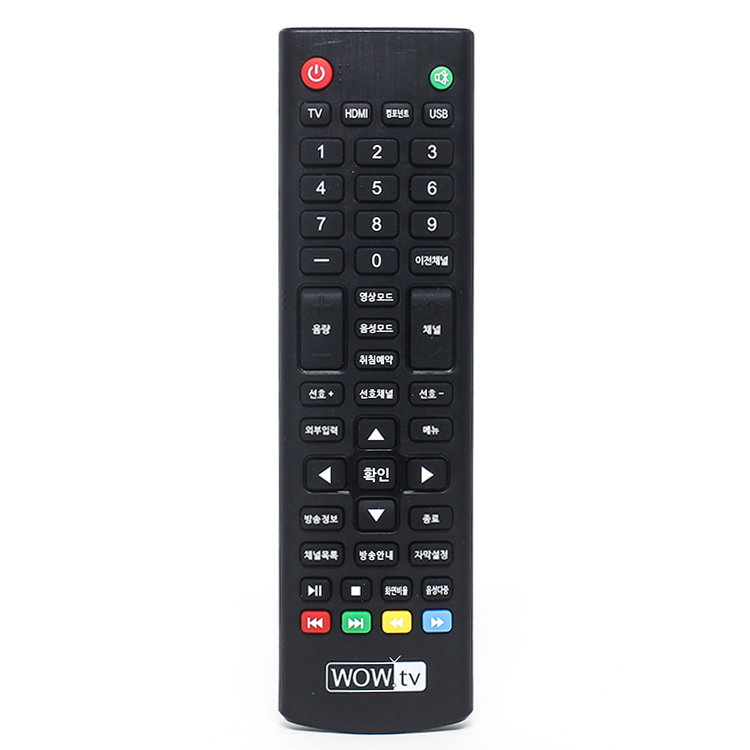

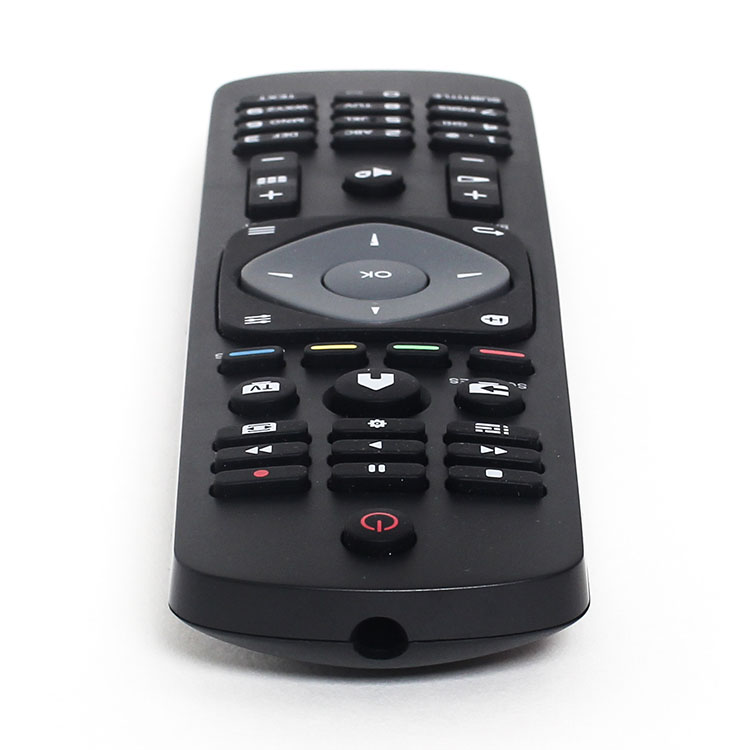

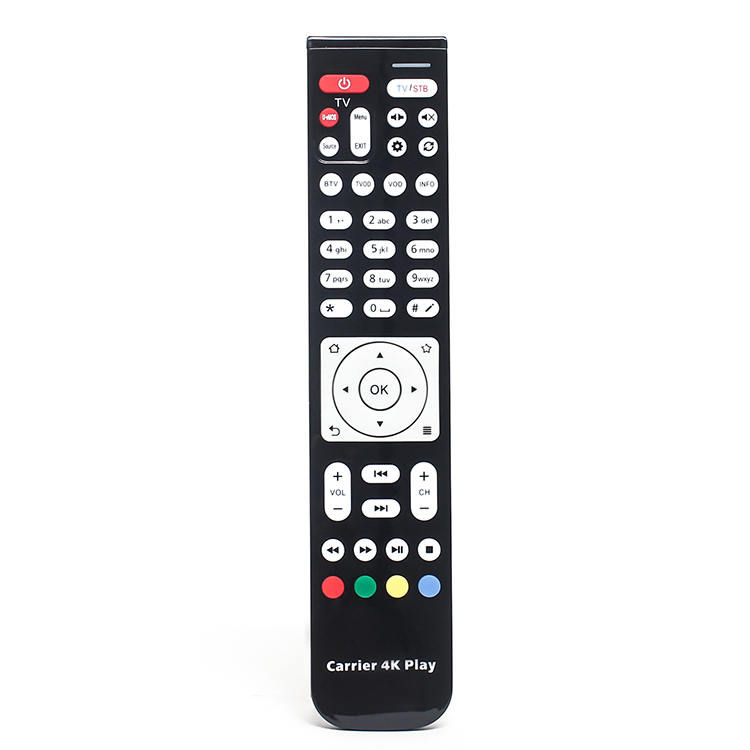

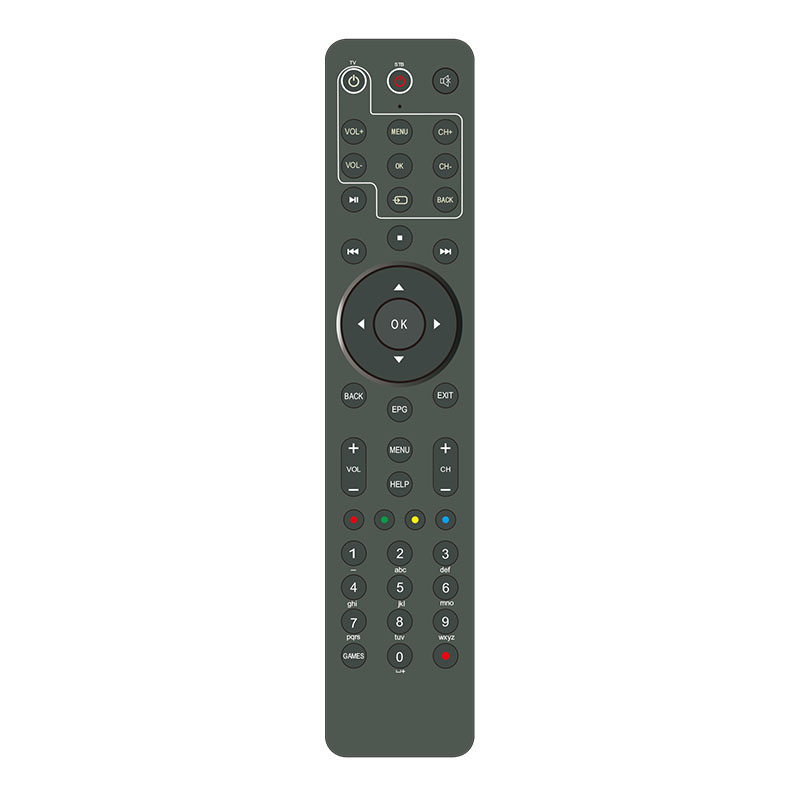

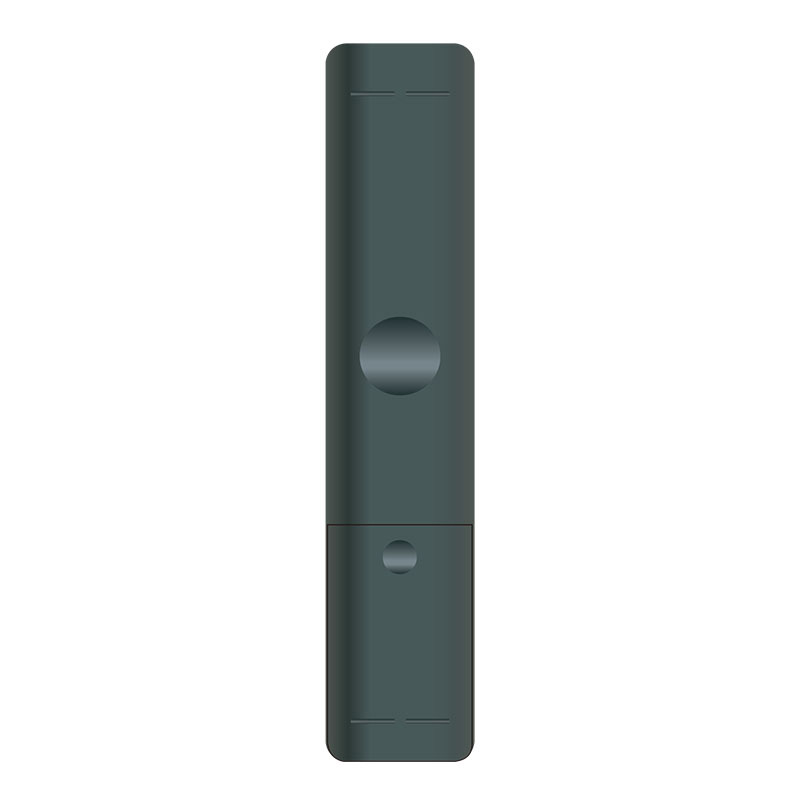

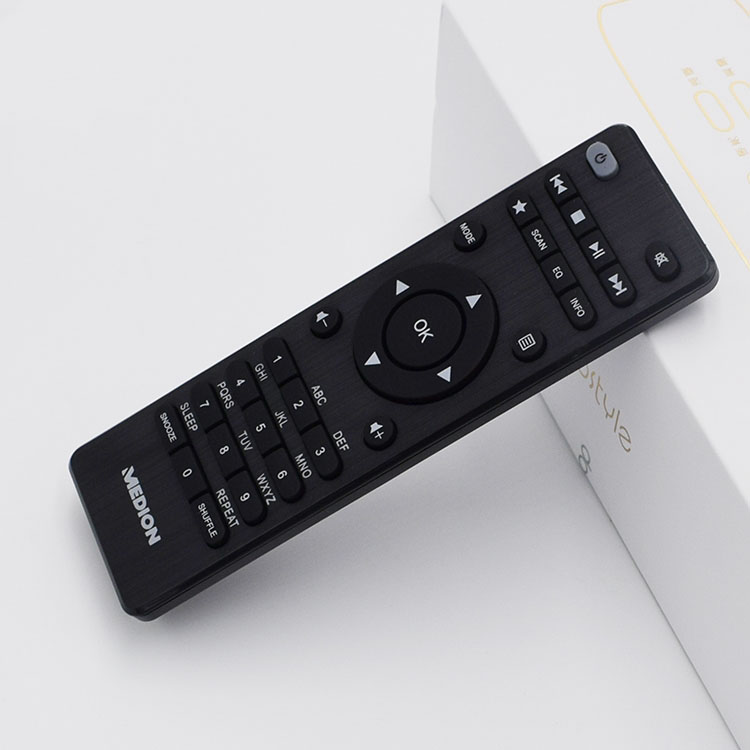

IR fjernbetjening

1. Velegnet til husholdningsapparater med kodet infrarød fjernbetjening;

2. Kan fjernstyre flere husholdningsapparater;

3. Den har en indlærings-/kontrolmultiplekstast, 5~10 enhedsvalgtaster og 10~20 funktionskontroltaster.En enhedsvalgtast og hver funktionskontroltast realiserer i fællesskab styringen af en enhed;

4. En enhedsvalgtast og forskellige funktionskontroltaster kan bruges til at lære og styre de fælles funktioner for flere enheder;

5. Lave omkostninger og stærk anti-interferens evne.

Send e-mail til os

Produktdetaljer

Produkt Tags

Fungere

1. Velegnet til husholdningsapparater med kodet infrarød fjernbetjening;

2. Kan fjernstyre flere husholdningsapparater;

3. Den har en indlærings-/kontrolmultiplekstast, 5~10 enhedsvalgtaster og 10~20 funktionskontroltaster.En enhedsvalgtast og hver funktionskontroltast realiserer i fællesskab styringen af en enhed;

4. En enhedsvalgtast og forskellige funktionskontroltaster kan bruges til at lære og styre de fælles funktioner for flere enheder;

5. Lave omkostninger og stærk anti-interferens evne.

Princip

Fjernbetjeningen er sammensat af infrarødt modtage- og sendekredsløb, signalbehandlingskredsløb, central controller 8031, program- og datahukommelse, tastatur og statusindikeringskredsløb.

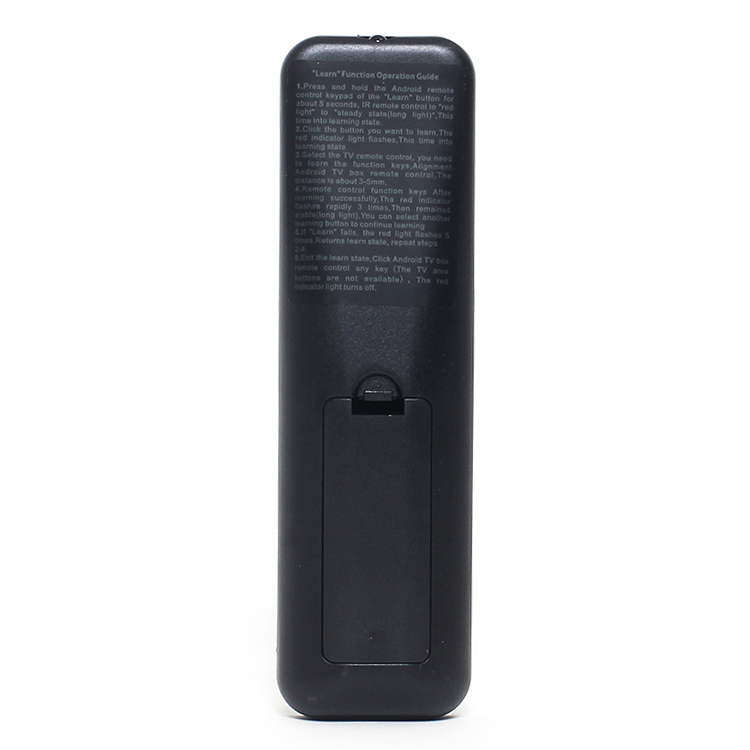

Fjernbetjeningen har to tilstande: indlæringstilstand og kontroltilstand.Når fjernbetjeningen er i indlæringstilstand, hver gang brugeren trykker på en kontroltast, begynder det infrarøde modtagekredsløb at modtage det eksterne infrarøde signal og konverterer det samtidig til et elektrisk signal og gennemgår derefter detektering, formning, forstærkning, og derefter sampler CPU'en regelmæssigt det.De binære data for hvert samplingspunkt lagres i en udpeget lagerenhed med 8 bits som en enhed til senere kontrol af enheden.Når fjernbetjeningen er i kontroltilstanden, hver gang brugeren trykker på en kontroltast, læser CPU'en en række binære data fra den udpegede lagerenhed og udsender serielt (tidsintervallet mellem bits og bits er lig med tidsintervallet under sampling ) Til signalholdekredsløbet udfører modulationskredsløbet samtidig signalmodulation.Efter at modulationssignalet er forstærket, udsendes det af den infrarøde emitterende diode for at realisere styringen af enhedsfunktionen svarende til tasten.
